環(huán)氧地坪漆是一種高強(qiáng)度，耐磨，無接縫，質(zhì)地堅(jiān)固，維修方便等地面裝飾材料的特點(diǎn)，和聚脲地坪都屬于現(xiàn)在效果比較好的涂裝產(chǎn)品。廣泛應(yīng)用于車間，地下停車場(chǎng)，倉(cāng)庫等工業(yè)區(qū)，涂裝后，固化后的薄膜形成光滑耐用的環(huán)氧地坪漆，如果要打造高品質(zhì)的地板，需要嚴(yán)格控制每一步，特別是烤箱固化，因?yàn)榈匕迤岷蟪赡す袒瘯r(shí)間和質(zhì)量最好不一樣，讓我們來看看影響固化的因素。

環(huán)氧地坪漆適合施工環(huán)境溫度為10~35℃，溫度越高，固化時(shí)間越快，但當(dāng)固化溫度過高時(shí)，隨著溫度的升高，固化速度沒有增加，會(huì)使電影黃色或深色。甚至可能造成高環(huán)氧樹脂地坪漆“內(nèi)爆”，即涂層反應(yīng)過快，在短時(shí)間內(nèi)釋放出大量熱量，使涂層快速固化，縮短使用期限。

溫度過低，環(huán)氧地坪漆的固化反應(yīng)速度會(huì)減慢，當(dāng)溫度低于0℃時(shí)，環(huán)氧樹脂地坪漆固化反應(yīng)地面停止，則環(huán)氧樹脂地板施工應(yīng)停止。此外，溫度越低，環(huán)氧地坪漆的粘度越高，施工越差。同時(shí)，固化時(shí)間過長(zhǎng)會(huì)造成涂膜被灰塵，沙子等污染，甚至影響工作過程，甚至一部分軟硬涂膜，整體硬化狀態(tài)差，重物體或人走路壓痕，在凝固開始時(shí)，表面是粘性的。

環(huán)氧地坪漆對(duì)底漆材料的基礎(chǔ)質(zhì)量，附著力和滲透性有較高的要求，底漆與底漆之間的附著力是固化成薄膜后環(huán)氧地坪工程質(zhì)量和性能的關(guān)鍵。
基礎(chǔ)質(zhì)量強(qiáng)度和表面接觸面粗糙度等客觀因素可以提高底漆材料與地基的附著力，環(huán)境溫濕度，施工場(chǎng)地通風(fēng)條件和基材清潔度，影響地坪漆的養(yǎng)護(hù)時(shí)間和質(zhì)量。施工涂層厚度為涂層間隔涂層和涂層;干燥和固化時(shí)間（表面干燥，硬干燥），材料比例（環(huán)氧樹脂和固化劑）將影響涂層干燥（未添加固化劑或添加低固化劑量）。
地板涂料的流變性質(zhì)及其對(duì)涂料工藝的適應(yīng)性對(duì)于地板涂料的涂覆特別重要。成膜的關(guān)鍵是涂層結(jié)構(gòu)的平整，抗流動(dòng)和干燥時(shí)間的控制。

RJ環(huán)氧樹脂涂料是由洛陽融基工貿(mào)有限公司自主研發(fā)的新型環(huán)保材料。由于RJ環(huán)氧樹脂涂料分子結(jié)構(gòu)中含有極性高的羥基和醚鍵，故涂膜的耐化學(xué)性好，耐堿性好，耐熱堿性介質(zhì)更好。又因其結(jié)構(gòu)含有剛性和苯環(huán)和頭型的烴鏈交替排列，故涂膜的物理機(jī)械性能也相當(dāng)好。由于極性基團(tuán)的存在，使涂膜會(huì)有一定的親水性。

RJ環(huán)氧樹脂涂料施工順序：基層處理-涂布底層樹脂-固化-RJ環(huán)氧樹脂膩?zhàn)诱移?中涂層材料施工-固化-涂布環(huán)氧面漆-固化養(yǎng)護(hù)

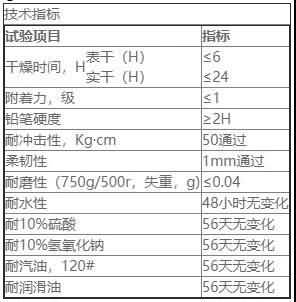

RJ環(huán)氧樹脂涂料相關(guān)技術(shù)指標(biāo)如下：
